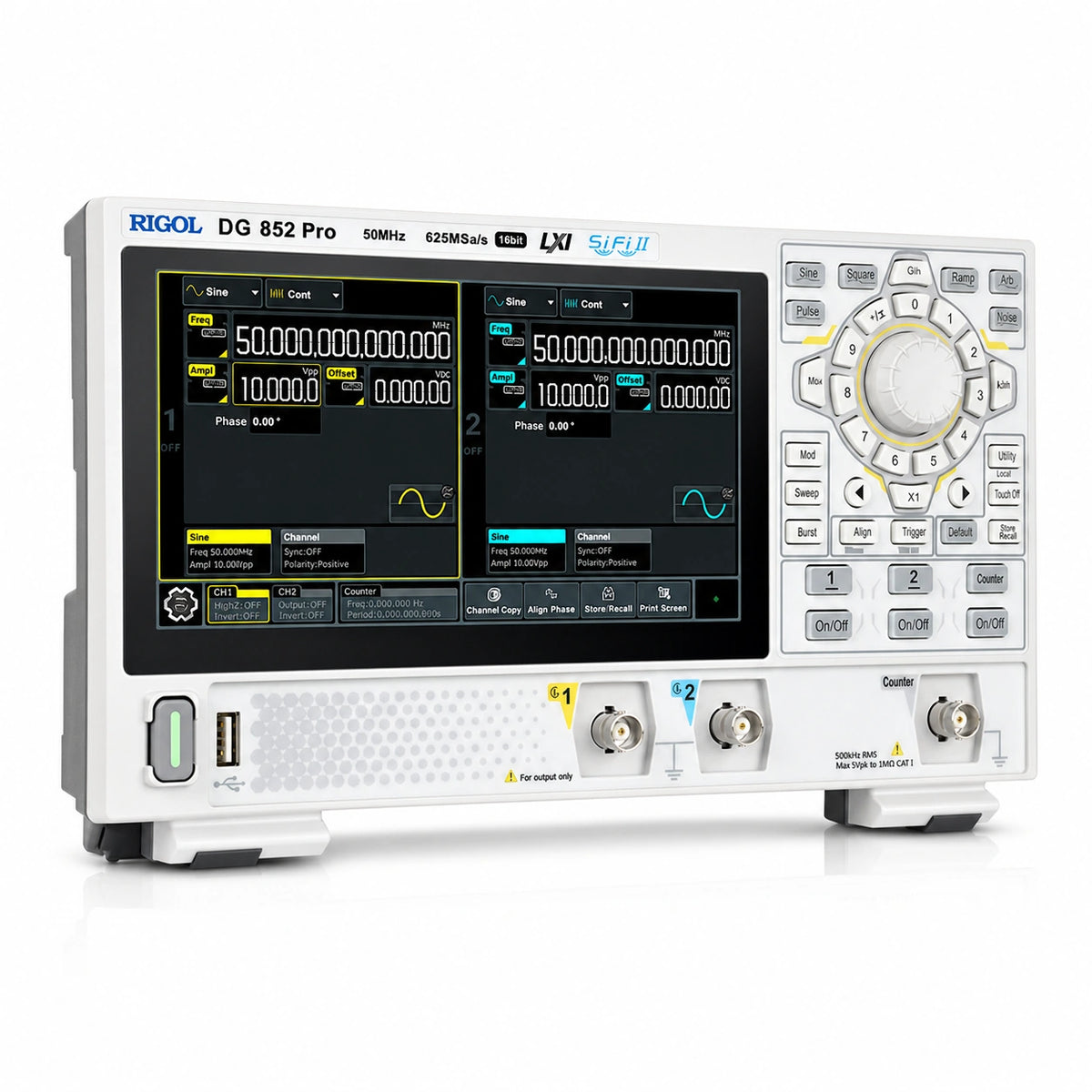

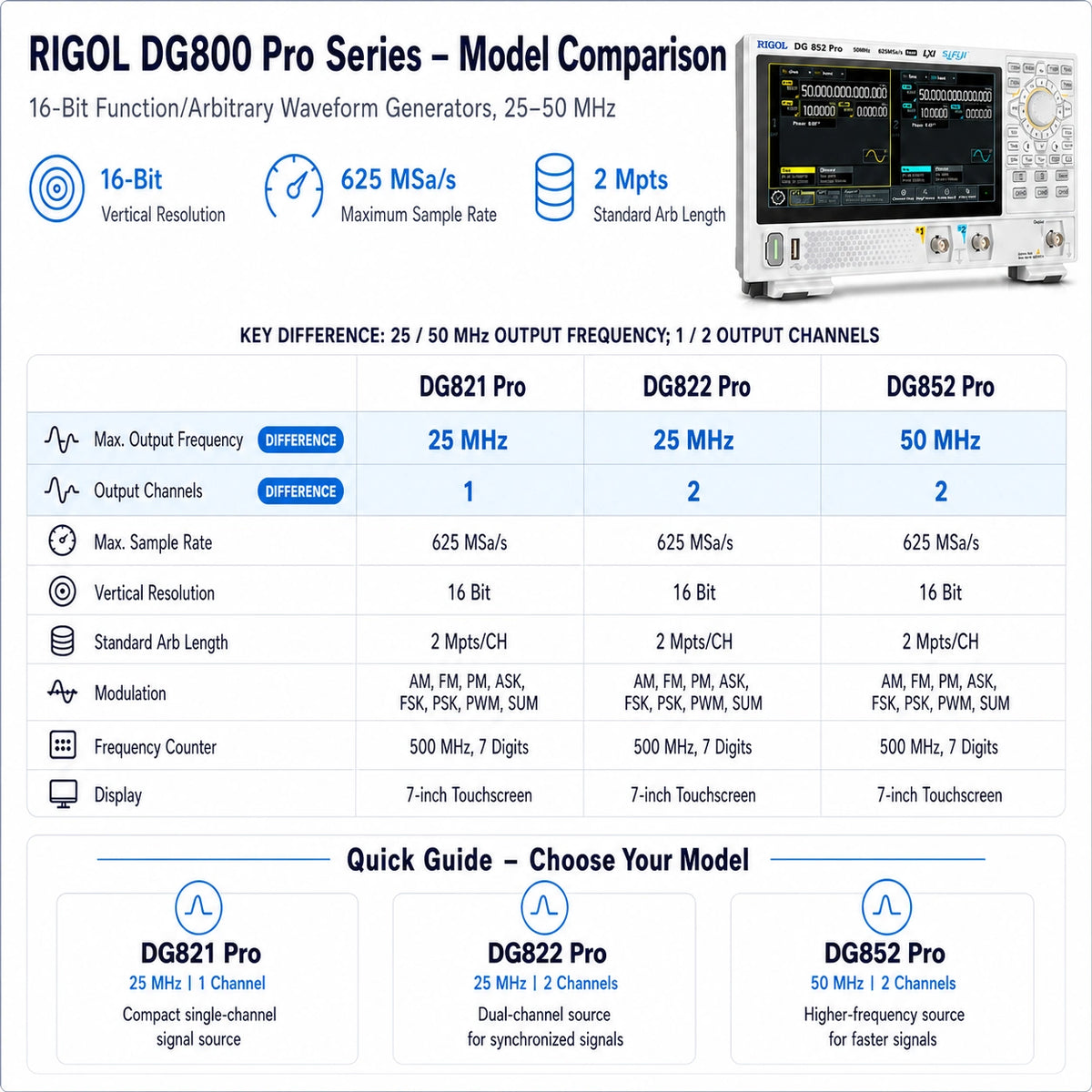

Die RIGOL DG800 Pro Serie ist eine 7-in-1-Plattform aus Funktions- und Arbiträrsignalgenerator mit bis zu 50MHz Ausgangsfrequenz, einer maximalen Abtastrate von 625MSa/s und 16-Bit-Vertikalauflösung. Der serienmäßige Arbiträrsignalspeicher von 2Mpts pro Kanal unterstützt die Erstellung detaillierter Signalformen für Schaltungsentwicklung, Ausbildung, Bauteilprüfung und Signalsimulation.
Die Plattform kombiniert Funktionsgenerator, Arbiträrsignalgenerator, Rauschgenerator, Pulsgenerator, Oberwellengenerator, Analog-/Digitalmodulator und Frequenzzähler. Sequenzmodus, umfangreiche Modulationsfunktionen und netzwerkbasierte Fernsteuerung machen die DG800 Pro Serie sowohl für interaktive Laborarbeiten als auch für reproduzierbare Prüfabläufe geeignet.
Wichtige Merkmale
- Bis zu 50MHz Ausgangsfrequenz: Deckt gängige Anforderungen der Signalerzeugung bei der Entwicklung analoger, digitaler und eingebetteter Schaltungen ab.
- Bis zu 625MSa/s Abtastrate: Ermöglicht eine detaillierte Wiedergabe von Arbiträrsignalpunkten und schnellen Signalübergängen.
- 16-Bit-Vertikalauflösung: Bietet eine fein abgestufte Amplitudensteuerung für Signalsimulationen und die Prüfung von Schaltungsreaktionen.
- 2Mpts pro Kanal serienmäßig: Unterstützt lange benutzerdefinierte Signalformen und komplexe Signalsequenzen ohne zusätzliche Erweiterung des Standardspeichers.
- Anstiegszeit ab 3ns: Unterstützt die Erzeugung schneller Impulse und die Prüfung flankensensitiver Schaltungen.
- Sieben integrierte Funktionen: Kombiniert Standard-, Arbiträr-, Rausch-, Puls- und Oberwellenerzeugung mit Modulation und Frequenzmessung.
- Analoge und digitale Modulation: Unterstützt AM, FM, PM, ASK, FSK, PSK und PWM mit internen oder externen Modulationsquellen.
- Sequenzmodus: Verknüpft 1 bis 64Signalformen zu einer kontrollierten Ausgabesequenz mit einer serienmäßigen Gesamtlänge von bis zu 2Mpts pro Kanal.
- 500MHz-Frequenzzähler: Der separate Messeingang und der 7-stellige Zähler ermöglichen Frequenzprüfungen, ohne den Signalausgang zu belegen.
- USB-C-Stromversorgung: Ermöglicht den Betrieb über eine kompatible mobile Stromquelle für Außeneinsätze und portable Prüfaufbauten.
7-in-1-Plattform zur Signalerzeugung
Die DG800 Pro Serie vereint die folgenden Funktionen in einem kompakten Gerät:
- Funktionsgenerator
- Arbiträrsignalgenerator
- Rauschgenerator
- Pulsgenerator
- Oberwellengenerator
- Analoger und digitaler Modulator
- Frequenzzähler
Diese Kombination reduziert den Bedarf an separaten Signalquellen und Messgeräten bei der Schaltungsanregung, bei Modulationsexperimenten und bei der Frequenzüberprüfung.
Arbiträrsignale und Sequenzmodus
Der serienmäßige Speicher von 2Mpts pro Kanal bietet ausreichend Platz für lange Arbiträrsignale und detaillierte Signalmuster. Im Sequenzmodus lassen sich 1 bis 64Signalsegmente anordnen, um mehrstufige Signalverläufe, wechselnde Betriebsbedingungen und reproduzierbare Funktionsprüfungen zu realisieren.
Eine optionale Speichererweiterung erhöht die gesamte Sequenzlänge auf 8Mpts pro Kanal und eignet sich damit für Anwendungen, die längere oder komplexere Signalaufzeichnungen erfordern.
Modulation und Oberwellenerzeugung
AM, FM und PM unterstützen analoge Modulationsexperimente, während ASK, FSK und PSK digitale Modulationsarten für Kommunikations- und Codierungsprüfungen bereitstellen. PWM ermöglicht die Simulation pulsbreitengesteuerter Signale. Interne und externe Modulationsquellen erlauben sowohl den eigenständigen Betrieb als auch die Steuerung durch ein weiteres Gerät im Prüfaufbau.
Der integrierte Oberwellengenerator unterstützt Harmonische bis zur 20.Ordnung. Anwender können dadurch Signale mit gezielt festgelegtem Oberwellenanteil für Filter-, Verstärker- und Frequenzganguntersuchungen erzeugen.
Unabhängiger Frequenzzähler
Der serienmäßige 7-stellige Frequenzzähler misst über einen separaten Eingang Frequenzen bis 500MHz. Der unabhängige Signalpfad vereinfacht Frequenzmessungen, da der Zähler eine externe Signalquelle überwachen kann, während der Generator gleichzeitig ein separates Prüfsignal ausgibt.
Schnittstellen und Fernsteuerung
USB-Host-, USB-Device- und LAN-Schnittstellen unterstützen Speichermedien, Computerverbindungen und die Netzwerkintegration. Die Kompatibilität mit LXI Core 2011 Device und die browserbasierte Web-Control-Oberfläche ermöglichen den Fernzugriff und die Bedienung des Geräts von einem vernetzten Arbeitsplatz aus.
Anwendungsbereiche
- Entwicklung analoger und digitaler Schaltungen
- Frequenzgangprüfung von Verstärkern und Filtern
- Messung von Impuls- und Einschwingverhalten
- Kommunikations- und Modulationsexperimente
- Erzeugung und Analyse oberwellenhaltiger Signale
- Simulation von Sensor- und Steuersignalen
- Elektronikausbildung und Laborversuche
- Mobile Prüfungen mit einer kompatiblen Stromquelle
- Ferngesteuerte und reproduzierbare Prüfabläufe
Warum die RIGOL DG800 Pro Serie?
Die DG800 Pro Serie vereint hochauflösende Arbiträrsignalerzeugung, zahlreiche Modulationsarten, Sequenzausgabe und unabhängige Frequenzmessung in einem Gerät. Der große serienmäßige Signaldatenspeicher, die Netzwerksteuerung und die USB-C-Stromversorgung ermöglichen den flexiblen Einsatz sowohl an festen Laborarbeitsplätzen als auch bei mobilen Elektronikprüfungen.
