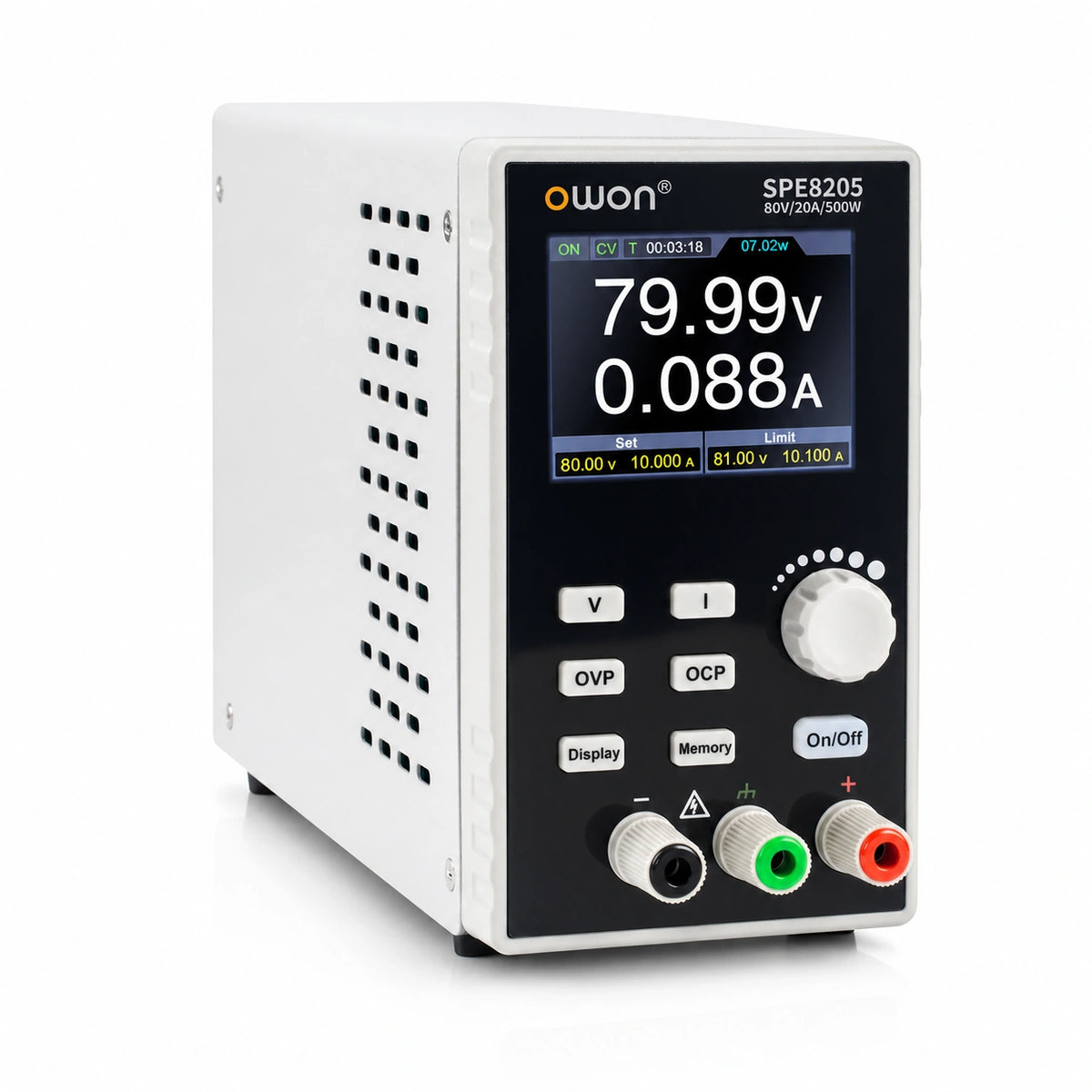

Das OWON SPE8105 und SPE8205 sind programmierbare Einkanal-DC-Netzgeräte mit einer maximalen Ausgangsspannung von 80V und einem Leistungsbereich bis 500W. Das SPE8105 liefert bis zu 10A und bietet eine höhere Genauigkeit bei Stromeinstellung und Messwertrückgabe. Das SPE8205 erweitert den Ausgangsstrom auf 20A und eignet sich damit für Geräte und Prüflasten mit höherem Strombedarf.
Programmierbarer CV-/CC-Betrieb, List-Sequenzausgabe und die Echtzeitdarstellung von Spannungs- und Stromverläufen unterstützen Batterietests, die Entwicklung elektronischer Baugruppen, Produktalterung und automatisierte Funktionsprüfungen. Das kompakte Gehäuse und das 2,8-Zoll-IPS-Display bieten eine praktische Bedienoberfläche für Labor- und Produktionsarbeitsplätze.
Wichtige Merkmale
- Bis zu 80V Ausgangsspannung: Unterstützt höherspannende Elektronikmodule, Batteriesysteme, Kommunikationstechnik und industrielle Steuergeräte.
- Bis zu 500W Ausgangsleistung: Bietet eine hohe Leistungskapazität in einem kompakten Einkanal-Tischgerät.
- Ausführungen mit 10A oder 20A: Das SPE8105 bietet die höhere Stromgenauigkeit, während das SPE8205 den größeren Ausgangsstrom bereitstellt.
- CV- und CC-Regelung: Wechselt abhängig von der angeschlossenen Last automatisch zwischen Konstantspannungs- und Konstantstrombetrieb.
- Programmierauflösung von 10mV/1mA: Unterstützt präzise und reproduzierbare Spannungs- und Stromeinstellungen.
- Programmierbare List-Ausgabe: Erzeugt vordefinierte Spannungs- oder Stromsequenzen für dynamische Simulationen, Alterungsprüfungen und automatisierte Funktionstests.
- Echtzeit-Kurvenüberwachung: Stellt Spannungs- und Stromänderungen während der Prüfung dar und unterstützt die Analyse von Stabilität und Lastverhalten.
- OVP-, OCP- und OTP-Schutz: Schützt das Netzgerät und angeschlossene Geräte vor zu hoher Spannung, zu hohem Strom und übermäßiger Temperatur.
- Geringe Restwelligkeit und geringes Rauschen: Das Ausgangsrauschen beträgt maximal 50mVss bei Spannung und 15mAss bei Strom.
- SCPI-Automatisierung: Unterstützt die Integration in PC-Software, Produktionssysteme und individuell entwickelte automatische Prüfanwendungen.
500W-Leistungsbereich
Beide Modelle besitzen eine maximale Ausgangsleistung von 500W. Die maximale Spannung und der maximale Strom können daher nicht gleichzeitig ausgegeben werden, wenn ihr Produkt die Leistungsgrenze von 500W überschreitet. Ausgangsspannung und Ausgangsstrom bleiben stets innerhalb des zulässigen Leistungsbereichs des Netzgeräts.
- SPE8105: 0–80V, 0–10A und maximal 500W.
- SPE8205: 0–80V, 0–20A und maximal 500W.
Das SPE8205 kann seinen maximalen Strom von 20A beispielsweise bis zu einer Ausgangsspannung von 25V bereitstellen. Bei höheren Spannungen wird der verfügbare Ausgangsstrom durch die Leistungsgrenze von 500W reduziert.
CV- und CC-Betrieb
Im Konstantspannungsbetrieb hält das Netzgerät die programmierte Ausgangsspannung stabil, solange die angeschlossene Last unterhalb der eingestellten Stromgrenze bleibt. Benötigt der Prüfling mehr Strom als der festgelegte Grenzwert, wechselt das Netzgerät automatisch in den Konstantstrombetrieb und begrenzt den Ausgangsstrom.
Dieses automatische CV-/CC-Verhalten unterstützt Einschaltprüfungen, strombegrenzte Schaltungsentwicklung, Batterieanwendungen und die Prüfung von Schutzfunktionen elektronischer Baugruppen.
Programmierbare List-Ausgabe
Mit der List-Waveform-Editing-Funktion können Anwender Sequenzen aus unterschiedlichen Spannungs- oder Stromwerten erstellen. Das Netzgerät durchläuft die programmierten Schritte automatisch und reduziert dadurch manuelle Einstellungen bei wiederkehrenden oder zeitabhängigen Prüfungen.
Typische Anwendungen der List-Funktion sind:
- Produktalterung und Burn-in-Prüfungen
- Simulation von Batteriespannungen
- Ein-/Ausschaltzyklen und Anlaufprüfungen
- Dynamische Prüfung der Eingangsspannung
- Automatisierte Funktionsprüfungen
- Prüfsequenzen in Produktionslinien
Überwachung der Ausgangswerte
Die integrierte Kurvenanzeige stellt Ausgangsspannung und Ausgangsstrom über die Zeit dar. Anwender können dadurch Einschaltverhalten, Laständerungen und Übergänge in die Strombegrenzung während der Entwicklung und Fehlersuche direkt am Gerät beobachten.
Vier Gruppen von Geräteeinstellungen können für wiederkehrende Prüfaufbauten gespeichert werden. Dies verkürzt die Konfigurationszeit beim Wechsel zwischen häufig verwendeten Ausgangsbedingungen.
Mess- und Einstellgenauigkeit
- Einstellauflösung: 10mV für Spannung und 1mA für Strom.
- Rückleseauflösung: 10mV für Spannung und 1mA für Strom.
- Genauigkeit der Spannungseinstellung: ≤0,05% ±20mV.
- Genauigkeit der Spannungsrücklesung: ≤0,05% ±20mV.
- Stromgenauigkeit des SPE8105: ≤0,05% ±10mA bei Einstellung und Rücklesung.
- Stromgenauigkeit des SPE8205: ≤0,05% ±20mA bei Einstellung und Rücklesung.
- Last- und Netzregelung: ≤20mV für Spannung und ≤10mA für Strom.
- Transientes Ansprechverhalten: ≤5ms bei einem Lastwechsel von 50% auf 100% der Nennlast.
Schnittstellen und Automatisierung
SCPI-Befehle ermöglichen die Fernkonfiguration, Ausgangssteuerung und Messwertrückgabe. Das Netzgerät ist wahlweise mit USB-Device-, RS232-, RS485- oder LAN-Schnittstelle erhältlich und kann dadurch an das Steuerungssystem im Labor oder in der Produktionsumgebung angepasst werden.
Mit der PC-Software lassen sich das Netzgerät konfigurieren, Ausgangsdaten überwachen und reproduzierbare Prüfabläufe durchführen, ohne jeden Schritt über das Bedienfeld eingeben zu müssen.
Anwendungsbereiche
- Prüfung von Batterien und Batteriemanagementsystemen
- Entwicklung und Verifikation elektronischer Baugruppen
- Prüfung von DC-DC-Wandlern und Spannungsreglern
- Kommunikationstechnik und Industrieelektronik
- Produktalterung und Burn-in-Prüfungen
- Funktionsprüfungen in Produktionslinien
- Wartung und Fehlerdiagnose
- Technische Ausbildung und Laborversuche

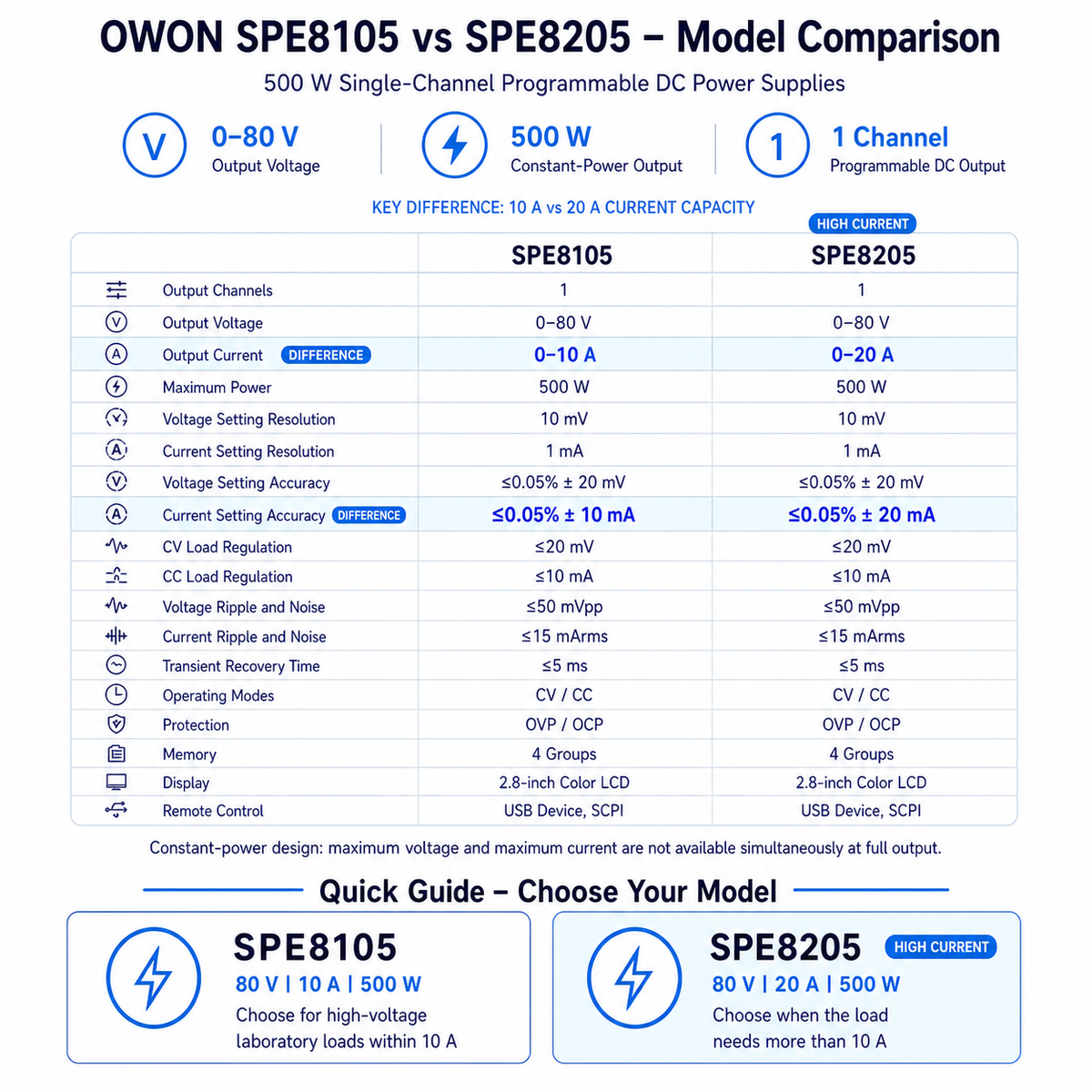

Modellunterschiede & Auswahl
- SPE8105: Liefert bis zu 10A und bietet mit ±10mA die höhere Genauigkeit bei Stromeinstellung und Rücklesung. Empfohlen für Prüflasten bis 10A, bei denen eine präzisere Stromregelung und -messung wichtiger ist als der maximale Ausgangsstrom.
- SPE8205: Erweitert den Ausgangsstrom auf bis zu 20A bei einer Stromgenauigkeit von ±20mA. Die passende Wahl für Anwendungen, die mehr als 10A benötigen und innerhalb des 500W-Leistungsbereichs bleiben.
Beide Modelle bieten maximal 80V und 500W, eine Auflösung von 10mV/1mA, List-Sequenzen, Kurvenüberwachung sowie programmierbaren CV-/CC-Betrieb. Entscheidend für die Auswahl ist, ob eine höhere Stromgenauigkeit oder ein größerer maximaler Ausgangsstrom benötigt wird.
Warum das OWON SPE8105 oder SPE8205?
Das SPE8105 und SPE8205 kombinieren hohe Ausgangsleistung, programmierbare Sequenzen und automatisierte Steuerung in einem kompakten Einkanal-Netzgerät. Die Auswahl zwischen höherer Stromgenauigkeit und größerer Stromkapazität ermöglicht eine direkte Anpassung der Stromquelle an den vorgesehenen Prüfling und Prüfablauf.
