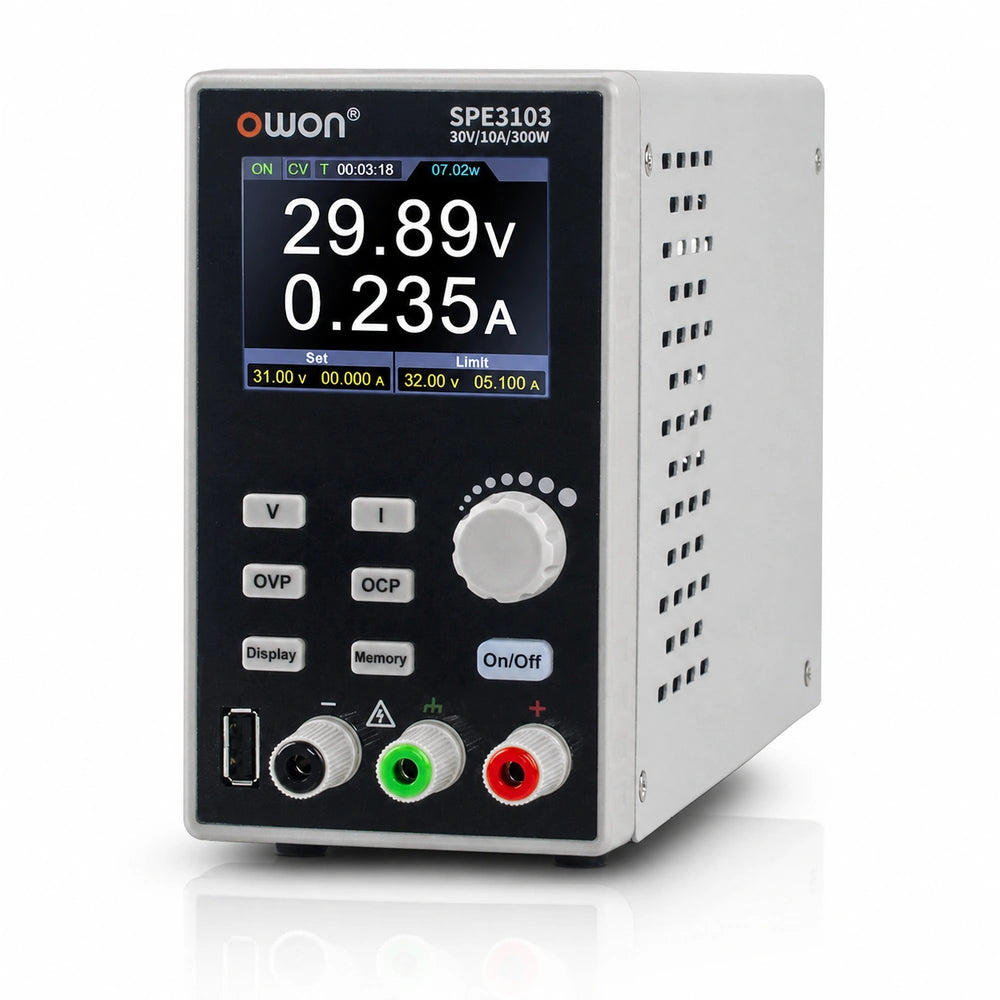

Die OWON SPE Serie umfasst kompakte programmierbare Einkanal-DC-Netzgeräte für Elektronikentwicklung, Laborvalidierung, Wartung und Produktionsprüfungen. Die Modellfamilie mit 150W bis 300W bietet Konfigurationen mit 30V oder 60V und Ausgangsströmen bis 10A. Dadurch kann der Ausgangsbereich passend zum jeweiligen Prüfling gewählt werden.
Konstantleistungsbetrieb, programmierbare List-Ausgabe und Spannungs-/Stromkurvenüberwachung erweitern den Einsatz über eine einfache Gleichspannungsversorgung hinaus. Die SPE Serie erzeugt wechselnde Versorgungssequenzen, zeichnet das Ausgangsverhalten auf und lässt sich über USB und SCPI steuern. Damit eignet sie sich für wiederkehrende Verifikation, Produktalterung und automatisierte Prüfabläufe.
Wichtige Merkmale
- Programmierbarer Einkanal-Ausgang: Versorgt Bauteile, Leiterplatten und vollständige Elektronikprodukte kontrolliert mit Gleichspannung und Gleichstrom.
- Konstantleistungsmodelle mit 150–300W: Bieten unterschiedliche Kombinationen aus Spannung, Strom und Gesamtleistung für verschiedene Anwendungen.
- Einstellauflösung von 10mV und 1mA: Ermöglicht kontrollierte Ausgangsänderungen während Schaltungsentwicklung und Verifikation.
- List-Signalausgabe: Erstellt programmierbare Spannungs- und Stromsequenzen für Anlaufsimulationen, wiederholte Prüfungen und wechselnde Versorgungsbedingungen.
- Zehn editierbare Zeitgruppen: Konfiguriert mehrstufige Ausgangsabläufe, ohne die Einstellungen bei jedem Prüfschritt manuell ändern zu müssen.
- Spannungs- und Stromkurvenüberwachung: Stellt zeitliche Ausgangsänderungen dar und unterstützt die Untersuchung von Gerätestart, Betriebsverhalten und lastabhängigen Fehlern.
- CV- und CC-Betrieb: Hält abhängig von der angeschlossenen Last die eingestellte Spannung oder Strombegrenzung konstant.
- OVP- und OCP-Schutz: Einstellbare Überspannungs- und Überstromgrenzen schützen das Netzgerät und den angeschlossenen Prüfling.
- Geringe Restwelligkeit und geringes Rauschen: Liefert eine stabile Gleichspannung für Elektronikentwicklung, Wartung und Labormessungen.
- Intelligente Lüfterregelung: Passt die Kühlung an die Betriebsbedingungen an und sorgt für einen Ausgleich zwischen Temperaturmanagement und Geräuschentwicklung.
- Vier speicherbare Einstellungsgruppen: Ruft häufig verwendete Konfigurationen bei wiederkehrenden Prüf- und Wartungsaufgaben schnell ab.
- USB- und SCPI-Kommunikation: Ermöglicht die Computersteuerung und Integration in automatisierte Prüfsysteme.
- 2,8-Zoll-Farbdisplay: Zeigt Sollwerte, zurückgelesene Messwerte, Leistungsinformationen und Ausgangskurven übersichtlich an.
Konstantleistungsbetrieb
Die SPE Serie arbeitet innerhalb eines festgelegten Leistungsbereichs. Maximale Ausgangsspannung und maximaler Ausgangsstrom stehen daher nicht zwangsläufig gleichzeitig zur Verfügung, wenn ihr Produkt die Nennleistung des gewählten Modells überschreitet.
Ein 60V/10A-Modell mit 300W kann beispielsweise 60V bei bis zu 5A oder 30V bei bis zu 10A bereitstellen. Der tatsächlich nutzbare Betriebspunkt muss stets innerhalb der zulässigen Spannungs-, Strom- und Leistungsgrenzen liegen.
List-Ausgabe und zeitabhängige Prüfungen
Die List-Funktion ermöglicht programmierte Sequenzen aus unterschiedlichen Spannungs-, Strom- und Zeitwerten. Bis zu zehn editierbare Zeitgruppen bilden wechselnde Versorgungsbedingungen automatisch ab und reduzieren manuelle Einstellungen bei wiederkehrenden Prüfungen.
Typische Anwendungen sind:
- Simulation von Anlauf- und Abschaltvorgängen
- Wiederholte Ein-/Ausschaltzyklen
- Simulation wechselnder Batteriespannungen
- Produktalterung und Burn-in-Prüfungen
- Automatisierte Funktionsprüfungen
- Verifikation bei unterschiedlichen Versorgungsspannungen
Kurvenüberwachung und gespeicherte Einstellungen
Die integrierte Kurvenanzeige stellt Ausgangsspannung und Ausgangsstrom über die Zeit dar. Anwender können dadurch Änderungen beim Einschalten, während des Betriebs und bei Lastübergängen direkt beobachten und dokumentieren.
Vier Gruppen häufig verwendeter Einstellungen lassen sich speichern und schnell wieder aufrufen. Dies verkürzt die Vorbereitung bei wiederkehrenden Labor-, Wartungs- und Produktionsprüfungen.
Schnittstellen und Automatisierung
Über USB und SCPI-Befehle können Ausgangsspannung, Strombegrenzung, List-Sequenzen und weitere Einstellungen von einem Computer aus gesteuert werden. Die Netzgeräte lassen sich dadurch in automatisierte Laborabläufe, wiederholte Validierungsverfahren und Produktionsprüfsysteme integrieren.

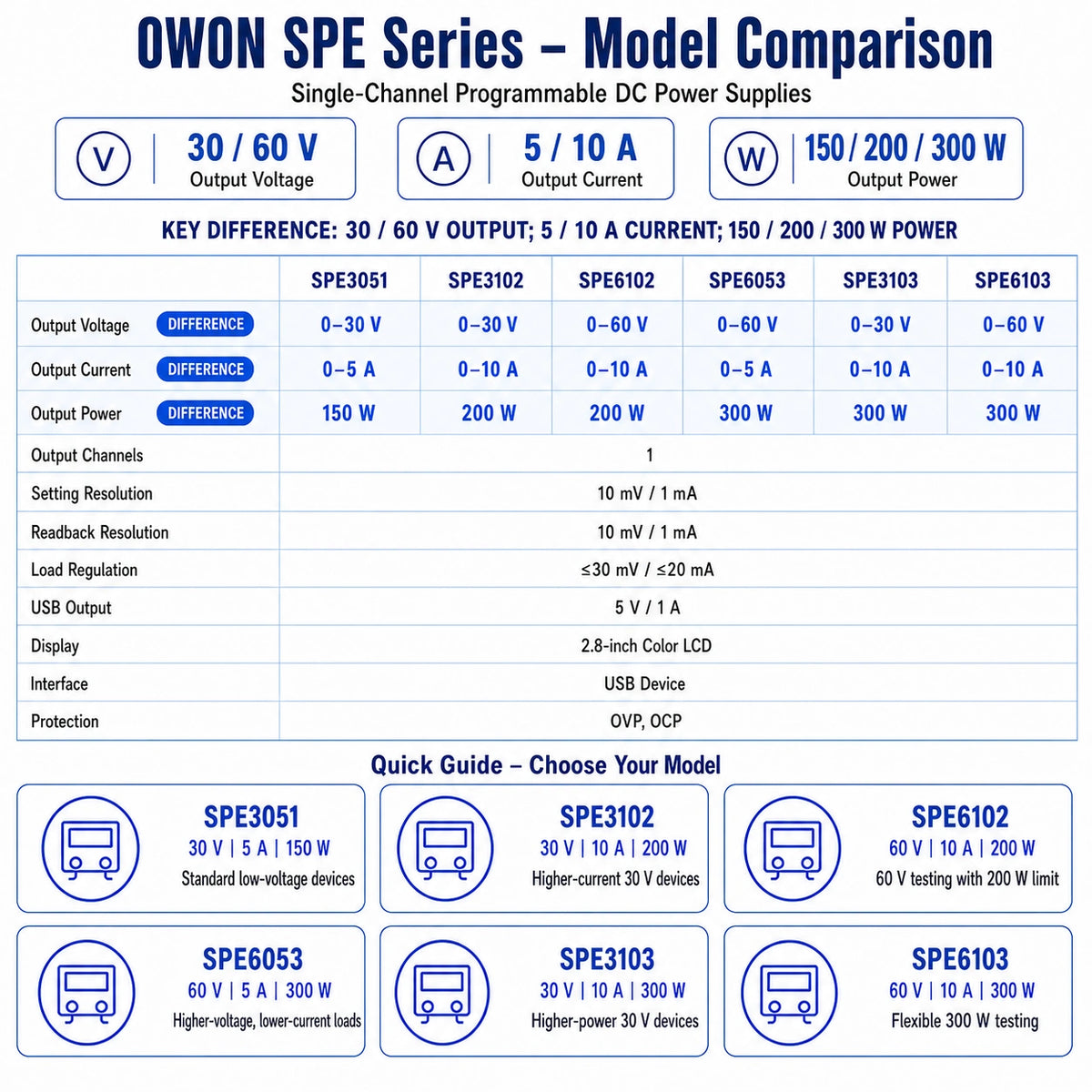

Modellunterschiede & Auswahl
- SPE3051: Die Konfiguration mit 30V, 5A und 150W eignet sich für allgemeine Schaltungsentwicklung, Ausbildung und elektronische Geräte mit geringerem Leistungsbedarf.
- SPE3102 und SPE3103: Diese 30V/10A-Modelle sind für niedrigere Spannungen und höhere Ströme ausgelegt. Das SPE3102 mit 200W eignet sich für mittlere Lasten, während das SPE3103 mit 300W einen größeren nutzbaren Spannungs-Strom-Bereich bietet.
- SPE6053: Die Konfiguration mit 60V, 5A und 300W ist die passende Wahl, wenn eine höhere Spannung wichtiger ist als ein Ausgangsstrom von 10A.
- SPE6102 und SPE6103: Diese Modelle kombinieren einen Spannungsbereich bis 60V mit einem Strombereich bis 10A. Das SPE6102 mit 200W eignet sich für moderate Konstantleistungsprüfungen; das SPE6103 mit 300W bietet einen größeren nutzbaren Arbeitsbereich.
Wählen Sie für Niederspannungsgeräte mit höherem Strombedarf ein 30V/10A-Modell. Ein 60V-Modell ist sinnvoll, wenn mehr Spannungsreserve benötigt wird. Zwischen Modellen mit gleichem Spannungs- und Strombereich bestimmt die Nennleistung, wie groß der gleichzeitig nutzbare Spannungs-Strom-Arbeitsbereich ist.
Anwendungsbereiche
- Entwicklung elektronischer Schaltungen und Leiterplatten
- Prüfung von Embedded-Systemen und Modulen
- Produktalterung und wiederkehrende Verifikation
- Simulation von Anlaufvorgängen und wechselnden Versorgungsbedingungen
- Funktionsprüfungen in Produktionslinien
- Wartung und Reparatur elektronischer Geräte
- Laborversuche und technische Ausbildung
- Automatisierte Prüfungen über USB und SCPI
Warum die OWON SPE Serie?
Die SPE Serie kombiniert programmierbare Stromversorgung, Sequenzgenerierung, Kurvenüberwachung und Fernsteuerung in einer kompakten Einkanalplattform. Sie eignet sich für Anwender, die Versorgungsbedingungen reproduzieren, das Lastverhalten beobachten und wiederkehrende Stromversorgungsprüfungen automatisieren möchten, anstatt lediglich eine feste Gleichspannung bereitzustellen.
