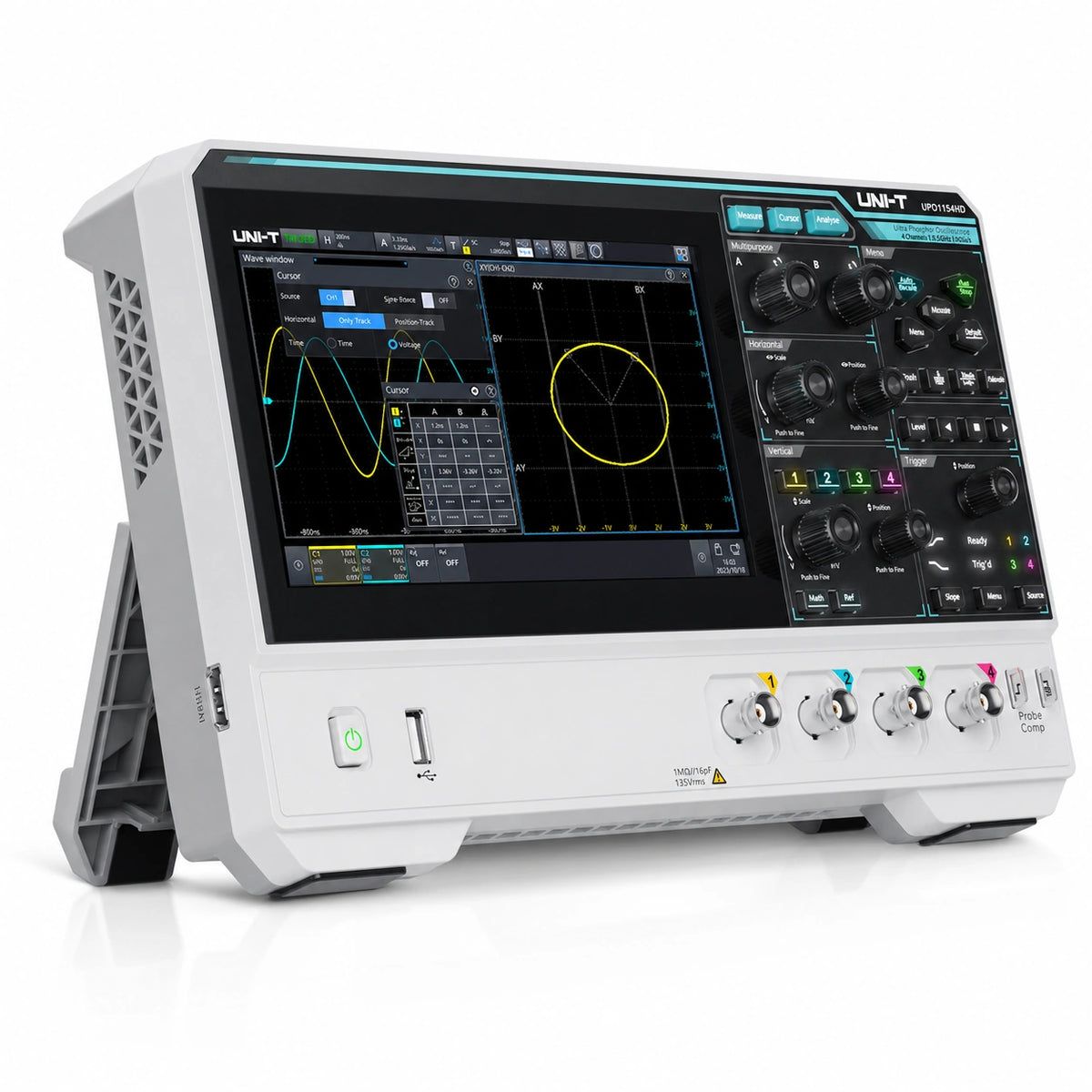

Die UNI-T UPO1000HD Serie kombiniert eine 12-Bit-Signalerfassung mit 80MHz oder 150MHz Bandbreite, einer maximalen Echtzeit-Abtastrate von 1,25GSa/s und bis zu 100Mpts Speichertiefe. Ausführungen mit zwei oder vier analogen Kanälen unterstützen Elektronikentwicklung, Embedded-Debugging, Leistungsanalyse, Ausbildung und mobile Wartungsarbeiten.
Sechs integrierte Prüffunktionen vereinen Oszilloskop, Spektrumanalyse, Protokolldekodierung, Leistungsanalyse, Frequenzmessung und digitale Spannungsmessung in einer kompakten Plattform. Die serienmäßige Dekodierung serieller Bussysteme und zwölf integrierte Leistungsanalysefunktionen reduzieren den Bedarf an zusätzlichen Softwareoptionen und separaten Messgeräten.
Wichtige Merkmale
- 12-Bit-Vertikalauflösung: Bietet 4.096Quantisierungsstufen – 16-mal mehr als ein 8-Bit-Wandler – und ermöglicht eine deutlichere Darstellung kleiner Signaländerungen.
- 80 oder 150MHz Bandbreite: Zwei Leistungsstufen decken unterschiedliche Anforderungen in Ausbildung, Wartung, Embedded-Entwicklung und Leistungselektronik ab.
- Zwei oder vier analoge Kanäle: Ermöglicht die Auswahl der benötigten Anzahl von Signaleingängen auf derselben Erfassungsplattform.
- Bis zu 1,25GSa/s Echtzeit-Abtastrate: Erfasst Signalübergänge für Schaltungsdebugging und detaillierte Signalanalysen.
- Bis zu 100Mpts Speichertiefe: Bewahrt detaillierte Signalinformationen über lange Erfassungszeiträume und unterstützt die Untersuchung sporadischer Ereignisse.
- Sechs integrierte Prüffunktionen: Kombiniert Oszilloskop, FFT-Spektrumanalysator, Protokollanalysator, Leistungsanalysator, Frequenzzähler und Digitalvoltmeter.
- Serienmäßige Protokolldekodierung: Unterstützt UART, I²C, SPI, CAN und LIN für die Analyse von Embedded- und Fahrzeugkommunikation.
- Zwölf Funktionen zur Leistungsanalyse: Umfasst Messungen auf der Eingangs-, Schalt- und Ausgangsseite für die Entwicklung und Validierung von Stromversorgungen.
- USB-C-PD-3.0-Stromversorgung: Ermöglicht den Betrieb über eine kompatible Powerbank, die den Leistungsanforderungen des Geräts entspricht.
- VESA-Montage: Unterstützt eine monitorähnliche Positionierung für besseren Bedienkomfort und eine effizientere Nutzung des verfügbaren Arbeitsplatzes.
6-in-1-Messplattform
Die UPO1000HD Serie vereint die folgenden Messfunktionen in einem Gerät:
- Hochauflösendes Digitaloszilloskop
- Protokollanalysator
- Hochpräziser Frequenzzähler
- Digitalvoltmeter
- Leistungsanalysator
- FFT-Spektrumanalysator
Die Kombination dieser Werkzeuge in einem Gerät vereinfacht den Messaufbau bei Schaltungsentwicklung, Kommunikationsdiagnose und Messungen an leistungselektronischen Systemen.
Analyse serieller Bussysteme
Die Dekodierung von UART, I²C, SPI, CAN und LIN ist serienmäßig enthalten. Entwickler können dekodierte Kommunikationsdaten gemeinsam mit den erfassten elektrischen Signalverläufen anzeigen. Dadurch lassen sich fehlerhafte Daten, Timing-Probleme und ungewöhnliches Busverhalten bei der Entwicklung von Embedded-Systemen und Fahrzeugelektronik leichter erkennen.
Leistungsanalyse
Die UPO1000HD Serie verfügt über zwölf Funktionen zur Leistungsanalyse, die in Eingangs-, Schalt- und Ausgangsmessungen unterteilt sind:
- Eingangsanalyse: Netzqualität, Oberwellenanalyse und Einschaltstrom.
- Schaltanalyse: Schaltverluste, sicherer Arbeitsbereich (SOA), Anstiegs- und Abfallgeschwindigkeit sowie statischer Einschaltwiderstand.
- Ausgangsanalyse: Restwelligkeit, Modulation, Wirkungsgrad, Einschwingverhalten und Ein-/Ausschaltzeit.
Diese Messungen unterstützen die Charakterisierung von Stromversorgungen, die Bewertung von Schaltbauelementen, die Optimierung des Wirkungsgrads und die Überprüfung des transienten Verhaltens.
Mobiler Betrieb über USB-C
Über den USB-C-Stromanschluss kann das Oszilloskop mit einer kompatiblen USB-Power-Delivery-3.0-Powerbank betrieben werden, die die erforderliche Leistung bereitstellt. Dies unterstützt mobile Fehlersuche und Außeneinsätze, wenn keine herkömmliche Steckdose verfügbar ist.
Dank der VESA-Kompatibilität lässt sich das Gerät außerdem ähnlich wie ein Monitor montieren und positionieren. Dadurch bleibt in Laboren, Werkstätten und Ausbildungsumgebungen mehr nutzbare Arbeitsfläche erhalten.
Anwendungsbereiche
- Debugging von Embedded-Hardware und Firmware
- Analyse der UART-, I²C- und SPI-Kommunikation
- Fehlersuche an CAN- und LIN-Systemen
- Entwicklung von Schaltnetzteilen
- Prüfung von Netzqualität, Wirkungsgrad und Einschwingverhalten
- Elektronikwartung und mobiler Service
- Technische Ausbildung und Laborversuche
- Allgemeine Schaltungsentwicklung und Signalanalyse
Modellunterschiede & Auswahl
- UPO1082HD: 80MHz Bandbreite und zwei analoge Kanäle. Geeignet für allgemeine Entwicklungs-, Ausbildungs- und Wartungsaufgaben, bei denen zwei Signale gleichzeitig erfasst werden.
- UPO1084HD: 80MHz Bandbreite und vier analoge Kanäle. Empfohlen für Mehrkanalmessungen an Steuerungen, Stromversorgungen und Embedded-Systemen mit moderaten Frequenzanforderungen.
- UPO1152HD: 150MHz Bandbreite und zwei analoge Kanäle. Die passende Wahl für schnellere Signale und Signalflanken, wenn zwei Eingänge ausreichen.
- UPO1154HD: 150MHz Bandbreite und vier analoge Kanäle. Bietet die größte Bandbreite und Kanalzahl der Serie für anspruchsvolle Mehrkanal- und Leistungselektronikmessungen.
Alle vier Modelle bieten eine 12-Bit-Signalerfassung, eine maximale Echtzeit-Abtastrate von 1,25GSa/s und bis zu 100Mpts Speichertiefe. Für die Auswahl sind daher vor allem die höchste zu messende Signalfrequenz und die Anzahl der gleichzeitig benötigten analogen Kanäle entscheidend.
Warum die UNI-T UPO1000HD Serie?
Die UPO1000HD Serie eignet sich für Anwender, die hochauflösende Signalerfassung, Protokolldebugging und Leistungsanalyse in einem kompakten, mobilen Gerät benötigen. Zwei Bandbreitenstufen, zwei oder vier Kanäle, eine große Speichertiefe, USB-C-Betrieb und VESA-Montage unterstützen sowohl fest installierte Laborarbeitsplätze als auch mobile Messaufgaben.
